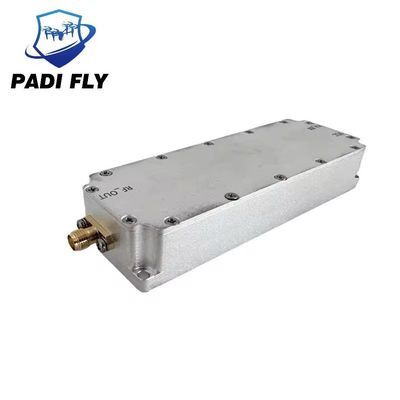

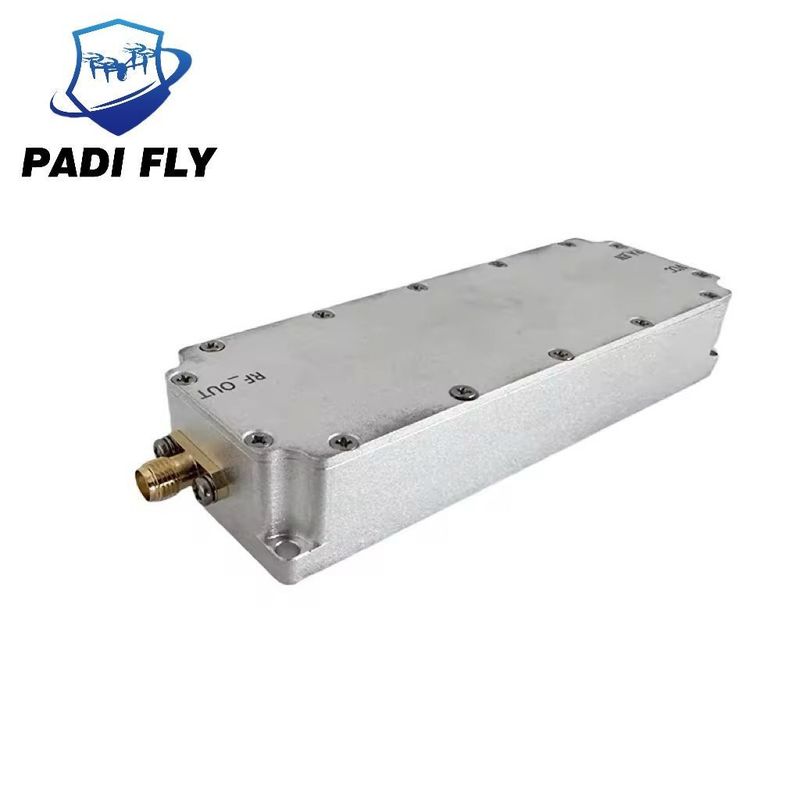

433MHz 100W GaN ماژول تقویت کننده RF ماژول شمارنده بدون سرنشین برای تشخیص Fpv

433MHz 100W GaN ماژول تقویت کننده RF ماژول شمارنده بدون سرنشین برای تشخیص Fpv

نام تجاری:	OEM
مقدار تولیدی:	یک قطعه
قیمت:	قابل مذاکره
زمان تحویل:	۱ تا ۳ روز کاری
شرایط پرداخت:	T/T ، PayPal ، قابل مذاکره

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

شماره مدل:

PF-AM090

محتوای اطلاعاتی:

همه

نام محصول:

ماژول تقویت کننده قدرت RF GaN

فرکانس:

۴۲۸-۴۳۸ مگاهرتز

قدرت خروجی:

100 وات

سود:

45±1dB

ولتاژ:

24-32 ولت

وزن محصول:

1.5 کیلوگرم

نوسانات درون باند:

≤2.5 (مقدار اوج به اوج)

تاخیر در گروه:

≤1 ما

نسبت موج ایستاده ولتاژ ورودی:

≤1.35

بسته حمل و نقل:

کارتن

مشخصات:

170*94*26.5mm (به غیر از کانکتورها)

علامت تجاری:

نه

منشاء:

گوانگدونگ، چین

جزئیات بسته بندی:

بسته استاندارد

قابلیت ارائه:

10000 مجموعه / ماه

برجسته کردن:

ماژول تقویت کننده RF 433MHz,ماژول تقویت کننده RF 100W,ماژول شمارنده درون 433MHz

100W RF Amplifier Module

433MHz Drone Counter Module

توضیحات محصول

کسب و کار اصلی Padi Fly شامل ماژول آشکارساز پهپاد، تشخیص دستی، تشخیص کوله پشتی، تشخیص خودرو، لوازم جانبی پهپاد و غیره است.

ماژول تقویت کننده RF GaN 100W 433MHz برای سیستم ضد پهپاد Fpv Detection

دستورالعمل های ظاهر و نصب:
1. ابعاد کلی: 170*94*26.5mm
2. فرم رابط:

شرایط منبع تغذیه: منبع تغذیه +30 ولت: 7W2 (نر)
رابط ورودی RF: SMA-KFD (اختیاری)
رابط خروجی RF: N-KFD
رابط کنترل:
a. سوکت 7W2 (نر): پین اول به فعال کننده تقویت کننده توان PA_SW متصل است (تقویت کننده توان سطح بالا 5V/3.3V روشن می شود، سطح پایین یا شناور، تقویت کننده توان خاموش می شود)
b. خازن عبوری: از بالا به پایین، آنها SRC_SW (سوئیچ منبع سیگنال داخلی 5V/3.3V روشن، منبع سیگنال شناور یا زمین خاموش)، PS_SW (سوئیچ منبع سیگنال داخلی و خارجی، سطح پایین منبع داخلی است، سطح بالا سطح 5V/3.3V به منبع خارجی سوئیچ می شود)
3. قطر سوراخ نصب: 4 سوراخ عبوری Φ4.5mm را در سوراخ های نصب برای نصب پیچ های M3 بگذارید.

فرکانس	428-438 مگاهرتز
توان خروجی (dBm)	100W(50dBm)
تاخیر گروهی درون باند	≤1us
بهره	45±1.0,45±1.0 (ورودی خارجی 5dbm، خروجی تقویت کننده توان 50dbm)
نوسان درون باند (dB)	≤2.5 (مقدار پیک تا پیک)
نسبت موج ایستاده ولتاژ ورودی	≤1.35
نسبت موج ایستاده ولتاژ خروجی	≤1.3
ولتاژ تغذیه معمولی	+30Vdc محدوده: 24-36V
جریان تغذیه	+30Vdc@100W≤5.5A
کانکتور RF خروجی	N-50KFD
اندازه	170×94×26.5mm (به استثنای کانکتورها)
منبع سیگنال ورودی	منبع سیگنال جاروب مدولاسیون با راندمان بالا داخلی، که همچنین می تواند به منابع خارجی متصل شود
1 سوکت نر 7W2 2 خازن عبوری (از بالا به پایین)	1: A1 ورودی توان 30 ولت است و A2 GND است; 2: پین اول 7W2 فعال کننده تقویت کننده توان PA_SW است; 3: خازن هسته عبوری بالایی SRC_SW (سوئیچ منبع سیگنال داخلی) است، روشن-بالا، خاموش-پایین; 4: خازن عبوری زیر PS_SW (سوئیچ منبع داخلی و خارجی) است، بالا: منبع خارجی؛ پایین: منبع داخلی;

433MHz 100W GaN ماژول تقویت کننده RF ماژول شمارنده بدون سرنشین برای تشخیص Fpv 6

Padi Fly Technology Co. Ltd در زمینه فناوری پیشرفته تخصص دارد.

شرکت ما در شهر پر جنب و جوش شنژن واقع شده است که به عنوان قطب نوآوری و فناوری در چین شناخته می شود.
با بیش از 3000 متر مربع فضای کارخانه، ما در طراحی، توسعه و توزیع پهپادهای FPV و همچنین راه حل مقابله با پهپاد. تخصص داریم.
Wما به دلیل نوآوری، کیفیت و تعهد خود به بهبود تجربه کاربری شناخته شده ایم.

433MHz 100W GaN ماژول تقویت کننده RF ماژول شمارنده بدون سرنشین برای تشخیص Fpv 7

دامنه کسب و کار ما برای لوازم جانبی پهپاد FPV:
ما می توانیم شامل موارد زیر باشیم: انتقال تصویر، موتور، قاب فیبر کربن، کنترل پرواز، تنظیم الکتریکی، آنتن، کنترل از راه دور، پروانه، شارژر و غیره.
ما همچنین فناوری و خدمات OEM و ODM حرفه ای صنعت را ارائه می دهیم.

س: چرا PDFLY را انتخاب کنیم؟

پاسخ: 1. از کارخانه واقعی: قیمت ارزان تر، کیفیت بهتر، تحویل سریعتر.

2. تضمین کیفیت: ارسال پس از آزمایش موفقیت آمیز.

3. خدمات پس از فروش: تیم حرفه ای برای حل مشکلات و پشتیبانی فنی.

س: چگونه می توانیم کیفیت را تضمین کنیم؟

پاسخ: 1. همیشه یک نمونه قبل از تولید انبوه;

2. همیشه بازرسی نهایی قبل از حمل و نقل;

3. کارکنان فروش حرفه ای با شما ارتباط برقرار می کنند تا هر پیوند را تأیید کنند

س: زمان تحویل چقدر است؟

پاسخ: نمونه به 3-7 روز نیاز دارد، تولید انبوه به 7-10 روز نیاز دارد، با توجه به الزامات و حجم سفارش شما.

س: چگونه از شما سفارش دهیم؟

پاسخ: لطفاً محصولاتی را که دوست دارید برای ما ارسال کنید و فروشندگان حرفه ای ما ظرف 24 ساعت با شما تماس خواهند گرفت تا جزئیات محصولات را تأیید و مذاکره کنند. پس از تأیید سفارش، ما شما را از طریق پرداخت راهنمایی می کنیم و تحویل را ترتیب می دهیم، شماره پیگیری را به شما می گوییم و به ردیابی لجستیک کمک می کنیم.

ما مشتاقانه منتظر نظرات شما در مورد محصولات و خدمات خود هستیم.
